Most stalowy modułowy do budowy mostów obciążenie HL-93 Standard AASHTO

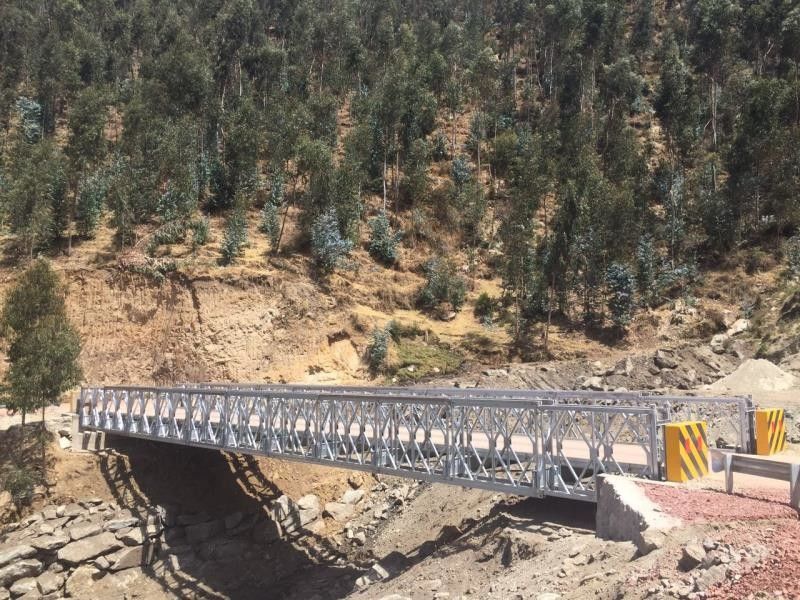

Duży Obraz : Most stalowy modułowy do budowy mostów obciążenie HL-93 Standard AASHTO

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HARZONE
Orzecznictwo:	ASTM, AASHTO HL-93
Numer modelu:	CB200A

Zapłata:

Możliwość Supply:	50000 ton rocznie

Kontakt

Szczegółowy opis produktu

Podkreślić:

Prefabrykowane mosty stalowe modułowe

Modularny most ze stali

Prefabrykowany modularny most stalowy

Modułowy most stalowy obciążenie HL-93 AASHTO

Ogólny opis mostu HARZONE CB200A

Główne cechy
Konstrukcja modułowa	Modułowe konstrukcje stalowe w pełni wymienne między elementami tego samego typu. Łatwy i szybki montaż i demontaż. Jego elementy umożliwiają łatwy transport i ręczne manipulowanie w terenie lub minimalne wykorzystanie ciężkiego sprzętu i narzędzi, przy użyciu niewykwalifikowanej siły roboczej bez wysoko wykwalifikowanego szkolenia.
Podłużnice i poprzecznice	Podłużnice, które obejmują prefabrykowane panele połączone śrubami i zmontowane jeden obok drugiego lub na dwóch poziomach; zgodnie z konfiguracjami projektowymi (patrz Tabele nr 1 i nr 2). Podłużnice są połączone poprzecznicami, które są budowane w poprzecznicach mostu i które podtrzymują jezdnię dla jednego lub dwóch pasów ruchu, składającą się z prefabrykowanych modułowych paneli stalowych, których górna powierzchnia jest pokryta materiałem epoksydowym i dodatkiem antypoślizgowym.
Stale	Stale używane do produkcji konstrukcji metalowych spełniają właściwości mechaniczne konstrukcji dla obciążenia HL-93 specyfikacji AASHTO LRFD. Główne elementy (belki, panele, sznury i podłogi) to profile walcowane na gorąco. Elementy wtórne są walcowane na zimno.
Konstrukcja nośna i system połączeń	Składa się z elementów usztywniających, śrub i kołków.
Obciążenie	HL-93 specyfikacji AASHTO LRFD
Ugięcie	L/800 (maksymalne)
Cykl obciążenia	1 000 000 (minimum)
Spawanie	AASHTO/AWS D1.5M/D1.5
Ocynkowane elementy główne	ASTMA 123/A123M-24
Ocynkowane elementy połączeniowe	ASTMA153/A153M-23
Ocynkowane elementy łączeniowe	ASTM B633-23

Ogólna geometria konstrukcji mostu metalowego

Moduł HARZONE CB200A

Tabela konfiguracji paneli (Patrz Tabela nr 1 i nr 2)
Konfiguracja	Opis
SS	POJEDYNCZY POJEDYNCZY, jeden rząd paneli po każdej stronie, używany jako część konfiguracji nosa startowego.
DS	PODWÓJNY POJEDYNCZY, dwa rzędy paneli po każdej stronie, bez wzmocnień.
DSR2	PODWÓJNY POJEDYNCZY WZMOCNIONY DWA, dwa rzędy paneli po każdej stronie, z górnymi i dolnymi wzmocnieniami we wszystkich rzędach, z wyjątkiem modułów początkowych i końcowych.
DDR1	PODWÓJNY PODWÓJNY WZMOCNIONY JEDEN, dwa podwójne rzędy paneli po każdej stronie, z górnymi i dolnymi wzmocnieniami w obu wewnętrznych rzędach, z wyjątkiem modułów początkowych i końcowych.
DDR2	PODWÓJNY PODWÓJNY WZMOCNIONY DWA, dwa podwójne rzędy paneli po każdej stronie z górnymi i dolnymi wzmocnieniami we wszystkich rzędach, z wyjątkiem modułów początkowych i końcowych.
DDR2H	PODWÓJNY PODWÓJNY WZMOCNIONY DWA CIĘŻKI, dwa podwójne rzędy paneli po każdej stronie z ciężkimi górnymi i dolnymi wzmocnieniami we wszystkich rzędach, z wyjątkiem modułów początkowych i końcowych.
DDR2SH	PODWÓJNY PODWÓJNY WZMOCNIONY DWA CIĘŻKI O WYSOKIEJ ELASTYCZNOŚCI, dwa podwójne rzędy paneli po każdej stronie z ciężkimi wzmocnieniami o wysokiej elastyczności górnymi i dolnymi we wszystkich rzędach, z wyjątkiem modułów początkowych i końcowych.
TSR2	POTRÓJNY POJEDYNCZY WZMOCNIONY DWA, trzy rzędy paneli po każdej stronie, z górnymi i dolnymi wzmocnieniami w obu wewnętrznych i zewnętrznych rzędach, z wyjątkiem modułów początkowych i końcowych.
TSR3	POTRÓJNY POJEDYNCZY WZMOCNIONY TRZY, trzy rzędy paneli po każdej stronie, z górnymi i dolnymi wzmocnieniami we wszystkich rzędach, z wyjątkiem modułów początkowych i końcowych.
TDR2	POTRÓJNY PODWÓJNY WZMOCNIONY DWA, trzy podwójne rzędy paneli po każdej stronie, z górnymi i dolnymi wzmocnieniami w obu wewnętrznych i zewnętrznych rzędach, z wyjątkiem modułów początkowych i końcowych.
TDR3	POTRÓJNY PODWÓJNY WZMOCNIONY TRZY, trzy podwójne rzędy paneli po każdej stronie, z górnymi i dolnymi wzmocnieniami we wszystkich rzędach, z wyjątkiem modułów początkowych.
TDR3H	POTRÓJNY PODWÓJNY WZMOCNIONY TRZY CIĘŻKI, trzy podwójne rzędy paneli po każdej stronie z ciężkimi wzmocnieniami we wszystkich rzędach, z wyjątkiem modułów początkowych i końcowych.
TDR3SH	POTRÓJNY PODWÓJNY WZMOCNIONY TRZY CIĘŻKI O WYSOKIEJ ELASTYCZNOŚCI, trzy podwójne rzędy paneli po każdej stronie z ciężkimi wzmocnieniami o wysokiej elastyczności we wszystkich rzędach, z wyjątkiem modułów początkowych i końcowych.

Testy obciążeniowe - Most HARZONE CB200A

Obciążenie HL - 93, Ugięcie L/800

HARZONE dostarcza swoje mosty, biorąc pod uwagę testy obciążeniowe na życzenie klienta, w celu wykazania, że jego mosty są zaprojektowane dla obciążenia HL-93 specyfikacji AASHTO -LRFD i maksymalnego ugięcia pod obciążeniem użytkowym ograniczonym do L/800.

Konstrukcje metalowe HARZONE CB200A są zaprojektowane dla obciążenia HL-93 specyfikacji AASHTO LRFD, dla 1'000.00 cykli obciążenia związanych z zakresem naprężeń (zmęczenie) i dla maksymalnego ugięcia pod obciążeniem użytkowym ograniczonym do L/800.

Test obciążeniowy naszych konstrukcji

Ocenia się zachowanie konstrukcyjne mostów HARZONE CB200A w najbardziej niekorzystnych stanach obciążenia.

Systematycznie mierzy się strzałki i odkształcenia jednostkowe, zgodnie ze specyfikacją AASHTO - LRFD.

Sprawdza się, czy mosty HARZONE są zaprojektowane dla maksymalnego ugięcia pod obciążeniem użytkowym ograniczonym do L/800.
